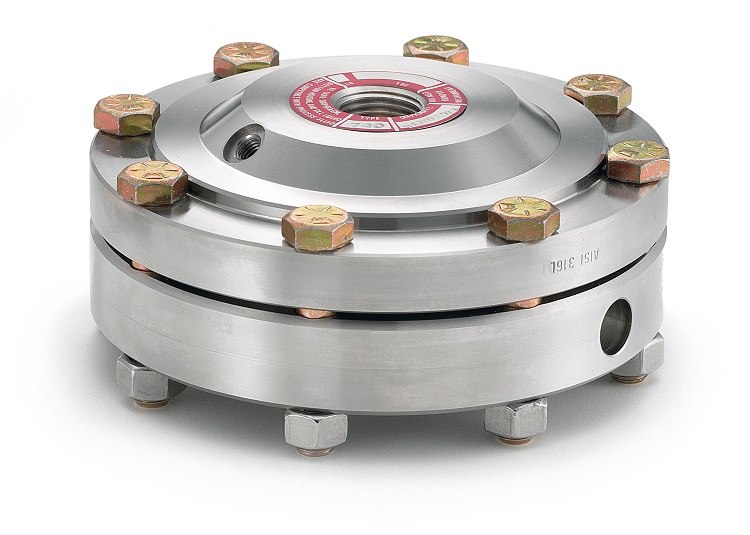

740-741 高容积型隔膜
Ashcroft® 740-741高容积隔膜密封，用于微压表或者高静压、低差压的压力场合，对于高温介质条件、脉冲振动以及容易阻塞接口的条件，是其理想的解决方案。
主要特征：
多种膜片以及下腔室的材质可供选择 增大式焊接膜片；压力波动发应灵敏 可连续负荷 全焊接结构，防止随意拆解 全部不锈钢结构；其他材质可供选择 对容易堵塞的介质，提供易清洗的清洗孔（741型）
行业应用：
石油化工 炼油厂 污水处理 石油天然气水力压裂 NACE 要求的工艺（高含硫天然气分离） 沼气及生物柴油气等
- 规格详述
- 证书及批准
- 产品样本&
安装维修说明 - 图纸&产品
技术信息
-
过程连接尺寸：
¼, ½, ¾ or 1 NPT Female仪表连接：
¼ 或 ½ NPT Female压力等级：
最高至750 psi型式：
740型：螺纹连接
741型：带冲洗孔的螺纹连接 -
-
CRN
-
NACE
-
-
图纸：
-
Drawing Diaphragm Seal 10 740 02T.pdf 下载
-
Drawing Diaphragm Seal 10 740 04T.pdf 下载
-
Drawing Diaphragm Seal 10 741 02T.pdf 下载
-
Drawing Diaphragm Seal 10 741 04T.pdf 下载
-
Drawing Diaphragm Seal 15 741 02T.pdf 下载
-
Drawing Diaphragm Seal 25 740 02T.pdf 下载
-
Drawing Diaphragm Seal 25 740 04T.pdf 下载
-
Drawing Diaphragm Seal 25 741 02T.pdf 下载
-
Drawing Diaphragm Seal 25 741 04T.pdf 下载
-
Drawing Diaphragm Seal 50 740 02T.pdf 下载
-
Drawing Diaphragm Seal 50 740 04T.pdf 下载
-
Drawing Diaphragm Seal 50 741 04T.pdf 下载
-
Drawing Diaphragm Seal 75 740 02T.pdf 下载
-
Drawing Diaphragm Seal 75 740 04T.pdf 下载
-
Drawing Diaphragm Seal 75 741 02T.pdf 下载
-
Drawing Diaphragm Seal 75 741 04T.pdf 下载
-
