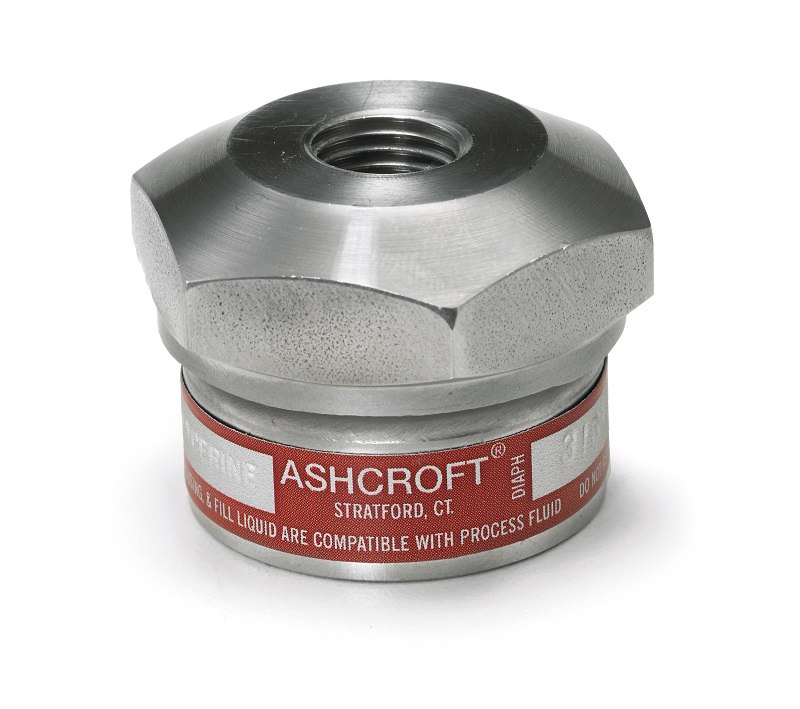

310-315 迷你型螺纹隔膜
Ashcroft® 310 及315迷你型螺纹隔膜密封，对于高温介质条件、脉冲振动以及容易阻塞、结晶的介质条件，是其理想的解决方案。
主要特征：
设计紧凑 全焊接结构 多种膜片以及下腔室的材质可供选择 压力等级最高至 2500 psi温度100°F 适用仪表要求： 适合3 1/2" 压力表（60~1000PSI） 使用于传感器和开关
行业应用：
石油化工 炼油厂 污水处理 石油天然气水力压裂 NACE 要求的工艺（高含硫天然气分离） 沼气及生物柴油气等
- 规格详述
- 证书及批准
- 产品样本&
安装维修说明 - 图纸&产品
技术信息
-
过程连接尺寸：
310: 1/8 或1 NPT Male, 1/4 或 1/2 NPT Female
315: 1/4 或 1/2 NPT Female仪表连接：
1/8 或 1/4 NPT Female压力等级：
2,500 psi型式：
310: 全焊接
315: 带冲洗孔的全焊接连接类型 – 过滤器：
螺纹 -
-
CRN
-
GOST
-
NACE
-
-
图纸：
-
Drawing Diaphragm Seal 02 310 01T.pdf 下载
-
Drawing Diaphragm Seal 02 310 02T.pdf 下载
-
Drawing Diaphragm Seal 04 310 01T.pdf 下载
-
Drawing Diaphragm Seal 04 310 02T.pdf 下载
-
Drawing Diaphragm Seal 06 310 01T.pdf 下载
-
Drawing Diaphragm Seal 06 310 02T.pdf 下载
-
Drawing Diaphragm Seal 08 310 01T.pdf 下载
-
Drawing Diaphragm Seal 08 310 02T.pdf 下载
-
Drawing Diaphragm Seal 25 310 01T.pdf 下载
-
Drawing Diaphragm Seal 25 310 02T.pdf 下载
-
Drawing Diaphragm Seal 25 315 01T.pdf 下载
-
Drawing Diaphragm Seal 25 315 02T.pdf 下载
-
Drawing Diaphragm Seal 50 310 01T.pdf 下载
-
Drawing Diaphragm Seal 50 310 02T.pdf 下载
-
Drawing Diaphragm Seal 50 315 01T.pdf 下载
-
Drawing Diaphragm Seal 50 315 02T.pdf 下载
-
