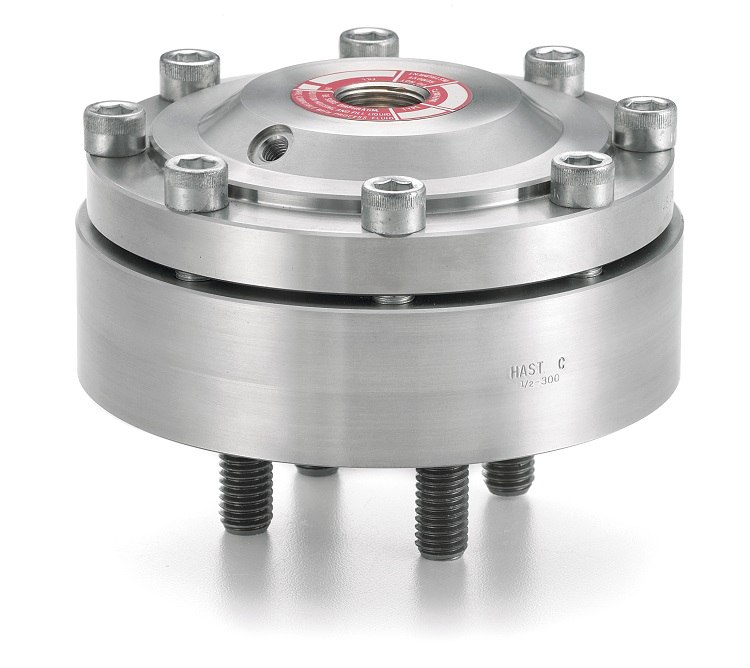

702-703 法兰高容积型隔膜
Ashcroft® 702 及703型法兰隔膜密封，用于微压表或者高静压、低差压的压力场合，对于高温介质条件、脉冲振动以及容易阻塞接口的条件，是其理想的解决方案。
主要特征：
多种膜片以及下腔室的材质可供选择 增大式焊接膜片；压力变化反应灵敏 对容易堵塞的介质，带有易清洗的冲洗口（703型）
行业应用：
石油化工 炼油厂 污水处理 石油天然气水力压裂 NACE 要求的工艺（高含硫天然气分离） 沼气及生物柴油气等
- 规格详述
- 证书及批准
- 产品样本&
安装维修说明 - 图纸&产品
技术信息
-
过程连接尺寸：
½, ¾, 1, 1½, 2 或 3 NPS仪表连接：
¼ 或 ½ NPT Female型式：
702: 法兰连接
703: 带冲洗孔的法兰连接法兰：
150, 300 & 600 class法兰等级(MAWP):
Per ASME B16.5 -
-
Cleaned forGaseous Oxygen
-
CRN
-
Hydrostatic Pneumatic Test
-
Mass Spectrometer Leak Test
-
Typical Material Certification
-
-
图纸：
-
Drawing Diaphragm Seal 10 702 02T 300RF.pdf 下载
-
Drawing Diaphragm Seal 10 702 04T 300RF.pdf 下载
-
Drawing Diaphragm Seal 10 703 02T 300RF.pdf 下载
-
Drawing Diaphragm Seal 10 703 04T 300RF.pdf 下载
-
Drawing Diaphragm Seal 15 702 02T 300RF.pdf 下载
-
Drawing Diaphragm Seal 15 702 04T 300RF.pdf 下载
-
Drawing Diaphragm Seal 15 703 02T 300RF.pdf 下载
-
Drawing Diaphragm Seal 15 703 04T 300RF.pdf 下载
-
Drawing Diaphragm Seal 20 702 02T 300RF.pdf 下载
-
Drawing Diaphragm Seal 20 702 04T 300RF.pdf 下载
-
Drawing Diaphragm Seal 20 703 02T 300RF.pdf 下载
-
Drawing Diaphragm Seal 20 703 04T 300RF.pdf 下载
-
Drawing Diaphragm Seal 30 702 02T 300RF.pdf 下载
-
Drawing Diaphragm Seal 30 702 04T 300RF.pdf 下载
-
Drawing Diaphragm Seal 30 703 02T 300RF.pdf 下载
-
Drawing Diaphragm Seal 30 703 04T 300RF.pdf 下载
-
Drawing Diaphragm Seal 50 702 02T 300RF.pdf 下载
-
Drawing Diaphragm Seal 50 702 04T 300RF.pdf 下载
-
Drawing Diaphragm Seal 50 703 02T 300RF.pdf 下载
-
Drawing Diaphragm Seal 50 703 04T 300RF.pdf 下载
-
Drawing Diaphragm Seal 75 702 02T 300RF.pdf 下载
-
Drawing Diaphragm Seal 75 702 04T 300RF.pdf 下载
-
Drawing Diaphragm Seal 75 703 02T 300RF.pdf 下载
-
Drawing Diaphragm Seal 75 703 04T 300RF.pdf 下载
-
PI_Page-minimum-maximum-pressures-for-diaphragm-seal-ds-pi-82.pdf 下载
-
PI-Page-diaphragm-seals-attached-bellow-gauges-ds-pi-18b.pdf 下载
-
PI-Page-diaphragm-seals-failure-corrective-steps-ds-pi-04.pdf 下载
-
PI-Page-diaphragm-seals-flange-ratings-ds-pi-83-1.pdf 下载
-
PI-Page-diaphragm-seals-temperature-error-ds-pi-14.pdf 下载
-
PI-Page-seal-high-temperature-fill-fluid-ds-pi-55.pdf 下载
-
