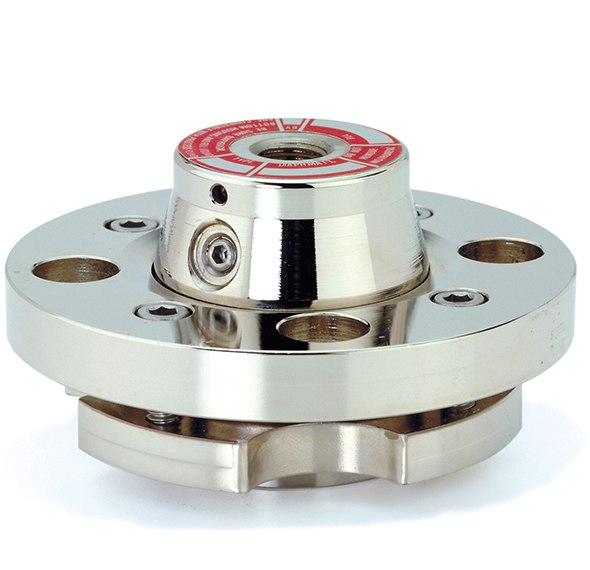

402-403 法兰全焊接型隔膜
Ashcroft® 402 及403型法兰隔膜密封，对于高温介质条件以及容易阻塞压力接口的介质条件，是理想的解决方案。
主要特征：
多种膜片以及下腔室的材质可供选择 膜片与上腔室用螺纹连接 对容易堵塞的介质，带有易清洗的冲洗口（403型)
行业应用：
石油化工 炼油厂 污水处理 石油天然气水力压裂 NACE 要求的工艺（高含硫天然气分离） 沼气及生物柴油气等
- 规格详述
- 证书及批准
- 产品样本&
安装维修说明 - 图纸&产品
技术信息
-
过程连接尺寸：
½, ¾, 1, 1½, 2 或 3 NPS仪表连接：
¼ 或 ½ NPT Female型式：
402: 法兰连接
403: 带冲洗孔的法兰连接法兰：
150, 300, 600, 900 & 1,500 class法兰等级(MAWP):
Per ASME B16.5 -
-
Cleaned forGaseous Oxygen
-
CRN
-
Hydrostatic
-
Mass Spectrometer Leak Test
-
Positive Material Identification (PMI)
-
Typical Material Certification
-
-
图纸：
-
Drawing-diaphragm-seal-10-402-02t-150rf.pdf 下载
-
Drawing-diaphragm-seal-15-402-02t-150rf.pdf 下载
-
Drawing-diaphragm-seal-15-403-02t-150rf.pdf 下载
-
Drawing-diaphragm-seal-15-403-04t-150rf.pdf 下载
-
Drawing-diaphragm-seal-20-403-02t-150rf.pdf 下载
-
Drawing-diaphragm-seal-20-403-04t-150rf.pdf 下载
-
Drawing-diaphragm-seal-75-402-02t-150rf.pdf 下载
-
Drawing-diaphragm-seal-75-403-04t-150rf.pdf 下载
-
PI-Page-diaphragm-seals-failure-corrective-steps-ds-pi-04.pdf 下载
-
PI-Page-diaphragm-seals-flange-ratings-ds-pi-83-1.pdf 下载
-
PI-Page-diaphragm-seals-temperature-error-ds-pi-14.pdf 下载
-
PI-Page-minimum-maximum-pressures-for-diaphragm-seal-ds-pi-82.pdf 下载
-
PI-Page-seal-high-temperature-fill-fluid-ds-pi-55.pdf 下载
-
